自动加药装置广泛运用在电力、石油、化工、冶金工业、环境工程、水处理等领域中。他们需要将某种液体连续自动地注入到另一种液体中成为一种混合液，或者使加入的药剂与液体中存在的某种组分发生化学反应，以达到预期的工艺要求。为达到效果，在工况变化的情况下，对所加化学药剂量自动跟踪调节控制加药速度，因此在自动加药装置中我们采用了先进的自动控制方式来控制加药量。

自动加药装置这种加药装置结构简单、安装方便。全自动加药设备主要由计量箱(药剂贮罐)、加药计量泵(加药泵)、自动控制系统、连接管路等组成的自动加药装置。自动加药装置除部分加药管路、取样管路和加药浓度检测仪表外，这些水处理设备一般都集中安装在一个加药间内，自动加药装置将计量箱、计量泵、自动控制系统一体化，即安装在一个底座上。制造厂完成设备购置、制造、组装、调试、试运行，用户只需将组合式自动加药装置安放在加药间后，将加药计量泵出口与加药管路、计量箱进出口与进水管等连接好，并将控制柜电源和检测仪表信号送到控制柜就可以起动、投入运行。这样可以大大减少现场施工工作量，避免了中间环节繁多引出的差错以及相互间的扯皮，有效地保证工期和工程质量，减少用户的麻烦和损失。

自动加药装置类型及结构

自动加药装置主要有双泵单控组合式、三泵双控组合式、组合式炉水R值自动控制装置等几种类型，每种类型的结构有些不同，下面分别说明。

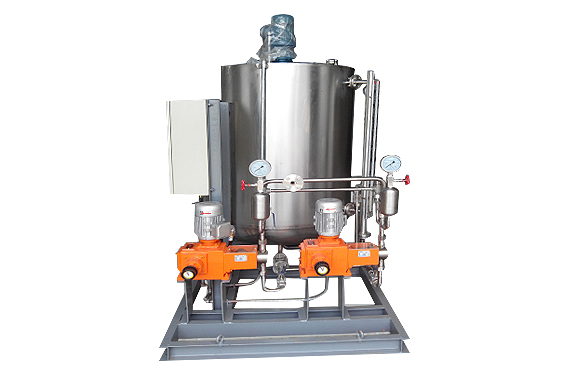

1、双泵单控组合式自动加药装置本装置由一个计量箱、二台加药计量泵(互为备用)，一套交流变频式自动加药控制系统、连接管路、阀门、底座等组成。计量箱的容积为1M'(用户有特殊要求另议)，是否带搅器、远传液位计、液位高低限报警以及罐体材质选择由用户或设计部门提出，也可由用户直接向我单位咨询。罐体材质有钢、不锈钢、衬胶罐体，用于不同的药液。用户订货时，必须说明计量泵如下参数：流量(1/H)，泵出口压力(MPa)，泵流路材质(或者输送药剂的名称、浓度)。

2.三泵双控组合式自动加药装置

自动加药装置由二个计量箱、三台加药计量泵、三套交流变频式自动加药控制系统、连接管路、阀门、底座等组成见图2

自动加药装置三台加药计量泵中，泵3为泵l、泵2的备用泵，通常情况下，泵1、泵2分别在二套交流变频式自动加药控制系统驱动下工作，使加药计量泵可以按四种方式工作，控制柜上的切换开关可将备用泵投入运行。

用户对计量箱、加药计量泵等提供参数的要求可参考前述的双泵单控组合式自动加药装置中的有关说明。

3.组合式炉水R值自动加药装置

自动加药设备是用于锅炉水协调磷酸盐处理的自动加药装置。自动加药装置由三个计量箱、三台计量泵、一套交流变频式R值自动控制系统、连接管路、阀门、底座等组成。

自动加药装置的特点

1、自动加药装置特点：

变频式自动加药控制装置采用引进的高科技产品--交流变频器构成先进的交流调速系统，对加药量实现最佳自动控制，该系统最大优点是性能可靠、寿命长、启动特性好、能耗低。该装置还可以作为水泵、油泵、风机等交流电机的转速控制系实现对输液管道内液体、汽体的压力、流量控制。

2、自动加药装置结构

自动控制装置主要由自动控制柜、记录仪、交流电机、加药泵等组成。自动控制柜内有变频器、调节器、检测仪等，见下表。检测仪的选择由用户的加药种类决定，例如：加氨，检测仪可选用电导率仪或PH计，加磷酸盐可选用快速磷酸根分析仪，中和池可选用PH计，协调磷酸盐处理则需采用R表，混凝则采用流动电流测定仪，加氯则需配置余氯表等等。

3、自动加药装置原理

加药泵电机在交流变频器驱动下，将药剂注入到液体中，药浓度被检测仪检测，检测仪将与浓度成比例的电信号输入到调节器与设定值比较，得到偏差信号，调节器将偏差信号按工艺要求进行比例、积分运算，其运算结果信号输送给变频器，变频器按调节器输出的调节信号改变电机工作电源的频率，使电机转速发生变化，改变注入液体中药液浓度，使药剂浓度控制在最佳范围内。

以上便是自动加药装置的类型及特点，如果想了解更多的自动加药装置知识，欢迎访问我们的网站。
